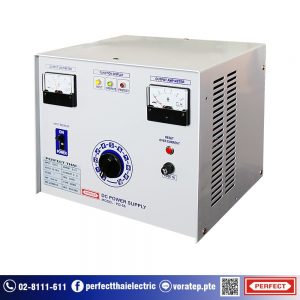

อแดพเตอร์

MODEL : PD-56

คุณสมบัติ

เป็นอแดพเตอร์ที่ใช้ไดโอด 4 ตัว (BRIDGE RECTIFIERS) สำหรับแปลงไฟ เอซี เป็นไฟ ดีซี แล้วฟิลเตอร์ด้วยคาปาซิเตอร์พร้อมโช๊ค และฟิลเตอร์ด้วยคาปาซิเตอร์อีกครั้ง ซึ่งจะทำให้เกิดข้อดี ดังนี้

1. ทำให้เกิดความร้อนขณะใช้งานน้อยกว่าระบบอื่นๆ
2. รูปคลื่นไฟออกมาจะเรียบกว่า ทำให้อุปกรณ์ไฟฟ้าที่นำมาต่อใช้งานได้ยาวนานขึ้น
3. มีประสิทธิภาพสูง และเกิดการสูญเสียน้อยกว่า ทนการกระชากสูงกว่า

การนำไปใช้งาน

เหมาะสำหรับใช้งานทั่วไป เช่น วิทยุ, โทรศัพท์ ,หลอดไฟ, อุปกรณ์ไฟฟ้าของเด็กเล่น, เครื่องมือทดลองในห้องแล็ป, มอเตอร์ DC

วิธีการใช้งาน

1. เสียบปลั๊กไฟเข้า 220VAC และต่อโหลดที่เทอร์มินอล +/-OUTPUT ด้านหลังเครื่องโดยต่อตาม
   ขั้วบวก (+) และขั้วลบ (-) ให้ถูกตำแหน่ง
2. ON POWER BREAKER หลอด INPUT และหลอด OPERATE จะติด
3. FUNCTION DISPLAY
   – INPUT หลอดไฟแสดงสถานะไฟเข้าเครื่อง
   – OPERATE หลอดไฟแสดงสถานะเมื่อเครื่องจ่ายแรงดันไฟออก
   – PROTECT หลอดแสดงสถานะเมื่อเครื่องมีกระแสเกิน 8 ADC.
4. ปรับลูกบิด VOLT SELECT เลือกแรงดัน ดูค่าแรงดันได้จาก OUTPUT VOLT METER และกระแสได้จาก OUTPUT AMP METER
5. หลอด PROTECT จะติดเมื่อกระแสทางด้านไฟออกสูงเกิน 8A เครื่องจะหยุดทำงาน ให้ผู้ใช้ตรวจหาสาเหตุของกระแสเกิน เมื่อแก้ไขแล้วจึงกดสวิทช์ RESET OVER เพื่อให้เครื่องเริ่มทำงานใหม่อีกครั้ง

รับประกันสินค้า 1 ปี
