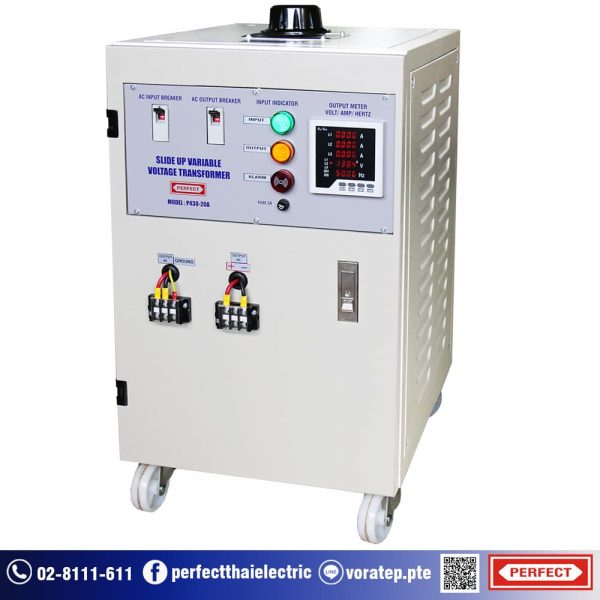

(ไทย) หม้อแปลงปรับแรงดัน DC และ AC 1Phase แบบใส่ตู้ : P430-20A 0-250V 32AAC, 16ADC
(ไทย) VARIABLE TRANSFORMER
MODEL: P430-20A FOR AC AND DC 1PHASE
หม้อแปลงปรับค่าแรงดันไฟฟ้า VARIAC ได้ทั้ง DC และ AC 1 เฟส
INPUT 220V 1 PHASE 50Hz
OUTPUT 0-250VAC 32AAC, 0-250VDC 16ADC
คุณสมบัติ
● เป็นหม้อแปลงปรับแรงดันได้ทั้งระบบไฟ DC และ AC 1 Phase แบบใส่ตู้ ติดเบรกเกอร์
คุณลักษณะของเครื่อง
● มีมิเตอร์วัดแรงดันไฟออก กระแสไฟออก และความถี่ AC
● มีเบรกเกอร์ป้องกันไฟเข้า ทางด้าน AC 1PHASE
● มีเบรกเกอร์ป้องกันไฟออก ทางด้าน AC 1PHASE
● มีโวลลุ่มหมุนปรับแรงดันไฟฟ้าทางด้านขาออกได้อย่างต่อเนื่อง
● หลอดไฟโชว์ไฟเข้า (INPUT) , ไฟออก (OUTPUT), ไฟเตือน (ALARM) เมื่อกระแสเกิน
ประโยชน์และการนำไปใช้
● นำไปเป็นตัวเปรียบเทียบแรงดันอ้างอิง 1 PHASE สำหรับอุปกรณ์และเครื่องใช้ไฟฟ้าในโรงงาน และห้องแลปวิจัย
● นำไปใช้ปรับความเร็วรอบมอเตอร์ เอ.ซี. และ ดี.ซี.
● ใช้ปรับความร้อนให้กับฮีตเตอร์
● ใช้ปรับแรงดันได้ต่อเนื่อง ไม่มีการขาดตอน
วิธีการใช้งาน
1. ต่อไฟเข้าที่เทอร์มินอล INPUT 220VAC
2. ต่อโหลดเข้าที่เทอร์มินอล OUTPUT AC (L,N,G) หรือเทอร์มินอล OUTPUT DC (+/-)
3. ON เบรกเกอร์ AC INPUT BREAKER หลอดไฟ INPUT จะติด
4. ON เบรกเกอร์ AC OUTPUT BREAKER หลอดไฟ OUTPUT จะค่อยๆติด และจะสว่างขึ้น/ลง ตามการปรับแรงดัน VOLT ADJ.
5. หลอด ALARM จะกะพริบ พร้อมเสียง BUZZER ดังเตือน ในกรณีที่มีกระแสไฟออก AC สูงกว่า 34AAC หรือ กระแสไฟออก DC สูงกว่า 16ADC
6. ดูค่าแรงดันไฟออก กระแสไฟออก และความถี่ AC ได้ที่มิเตอร์ OUTPUT METER VOLT/ AMP/HERTZ
แบบใส่ตู้ รับประกันสินค้า 1ปี
