เครื่องชาร์จแบตเตอรี่ : PM24-100T

BATTERY CHARGER & ENGINE STARTER

MODEL : PM24-100T

Feature

Model PM24-100T, a battery charger and engine starter with a timer, can manually adjust the charging current 3-4 levels (1/ 2/ 3 BOOST CHARGE/ 4 START ENGINE) for each voltage selection 6V, 12V, 24V.

CHARGING MODE

When the time is up, the charger will automatically stop charging. Also, the charger will reduce the charging current when the battery is fully charged. (Notice from the output current meter on the front panel of the charger)

PM24-100T is able to charge the battery 6V-12V-24V.

STARTING MODE

Adjust the knob to level 4 START ENGINE (Starting mode is only available for battery 12V and 24V). After connecting the battery to the charger, then let the user start the engine.



** Free clamps and wires for charging **



There are 2 charging current sizes for Model PM24-100T.

●  60A    is suitable for batteries 50-100 AH.

●  100A  is suitable for batteries 120-200 AH.



Usage

1. The PM24-100T battery charger is able to charge lead-acid batteries, such as car batteries, motorcycle batteries, boat batteries, deep cycle batteries, liquid batteries.
2. The PM24-100T battery charger is suitable for car service centers, car tents, car sellers, battery shops that need to charge a lot of batteries at once.
3. The PM24-100T battery charger is able to jump-charge and jump-start the engine, so the user does not have to move the battery out of the car.
4. The PM24-100T battery charger is able to charge with a timer and charge without a timer.
5. The PM24-100T battery charger is able to normally charge (level 1-2), Boost charge (level 3 high current charging), and Start the engine (level 4)









การนำไปใช้งาน สามารถชาร์จแบตเตอรี่ชนิดเซลเปียกและตะกั่วกรด

1. ใช้ชาร์จแบตเตอรี่รถยนต์, แบตเตอรี่มอเตอร์ไซด์, แบตเตอรี่ในเรือ, แบตเตอรี่ Deep Cycle
2. สามารถชาร์จได้โดยตรงหรือตั้งเวลาในการชาร์จได้ตั้งแต่ 1 นาที – 30 ชั่วโมง เหมาะที่จะมีไว้ใช้ในอู่ซ่อมรถยนต์, ศูนย์บริการเซอร์วิส และ บริษัทขายรถยนต์
3. สามารถพ่วงชาร์จ และ พ่วงสตาร์ทเครื่องยนต์โดยต่อคร่อมเข้าไปกับแบตเตอรี่ที่รถยนต์ได้เลย ประหยัดเวลาในการทำงาน ไม่ต้องถอดแบตเตอรี่ออกมาเพื่อชาร์จ และไม่ต้องรอชาร์จแบตถ้าเราต้องการที่จะสตาร์ทเครื่องยนต์เลย
4. ลักษณะการทำงาน เครื่องสามารถ ชาร์จธรรมดา – บูสท์ชาร์จ BOOST (ชาร์จกระแสสูง) – จั๊มป์สตาร์ท START แบตเตอรี่ 6V,12V,24V



ข้อดี

1. ตั้งเวลาชาร์จได้ผ่านตัว TIMER ที่มีความเที่ยงตรงสูงเพราะควบคุมโดยระบบไมโครคอนโทรลเลอร์ แม้ว่าไฟฟ้าทางด้านขาเข้า 220V จะมีการเปลี่ยนแปลงสูงต่ำ 180-240V
2. ตัวตั้งเวลาชาร์จ TIMER จะจำค่าล่าสุดที่ตั้งไว้ หากใช้งานซ้ำๆ ผู้ใช้ไม่ต้องมาตั้งค่าใหม่
3. แอมป์มิเตอร์ โชว์ค่ากระแสชาร์จ ถูกออกแบบพิเศษให้ทนการสวิงได้ไม่ต่ำกว่า 1.5เท่า ขณะพ่วงสตาร์ทหรือจั๊มสตาร์ทรถยนต์ โดยเข็มมิเตอร์จะไม่เสียหาย
4. เครื่องชาร์จแบตเตอรี่และสตาร์ทเครื่องยนต์ในตัวเดียว

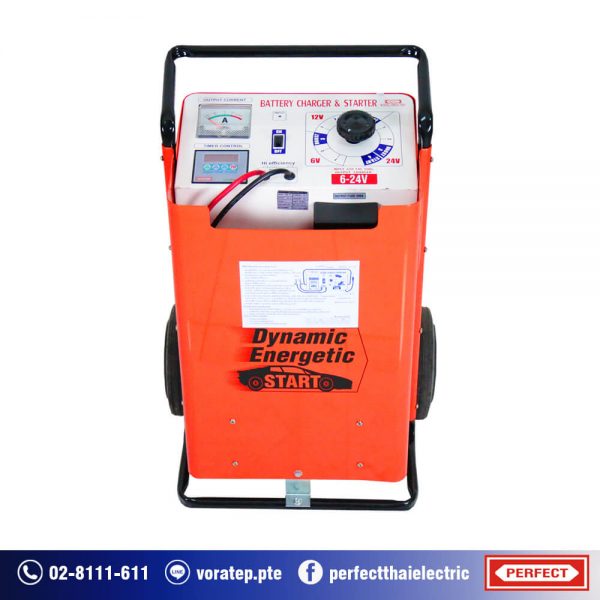

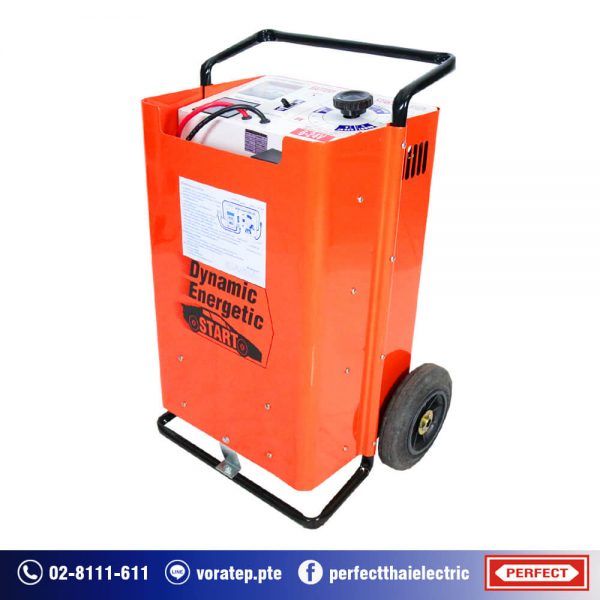

5. เครื่องชาร์จมีล้อเข็น สามารถเคลื่อนย้ายได้สะดวก
6. สามารถเลือกชาร์จแบตเตอรี่ 6, 12, 24V ได้ ภายในเครื่องชาร์จเดียว คุ้มค่าการลงทุน
7. ชาร์จแบตได้ทีละหลายๆลูก ประหยัดกว่าซื้อเครื่องชาร์จหลายๆตัว



วิธีใช้งานเครื่องชาร์จแบตเตอรี่ PM24-100T

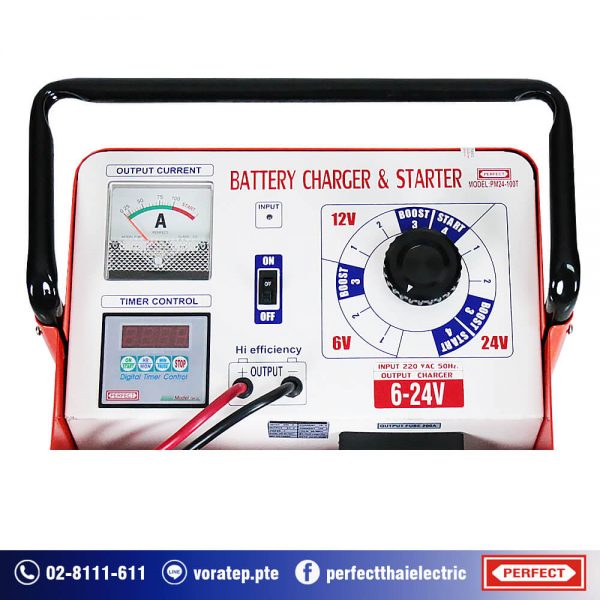

หน้าตู้เครื่องชาร์จ PM24-100T



1. เสียบปลั๊กไฟเข้า 220V แล้วโยกเบรกเกอร์ไปที่ตำแหน่ง ON หลอดไฟ INPUT จะติด
2. หมุนลูกบิดเลือกสถานะการใช้งานไปที่เลข 1 ของแรงดันไฟชาร์จที่ต้องการ
3. เอาปากคีบสีแดงคีบที่ขั้วบวก(+) และปากคีบสีดำคีบที่ขั้วลบ(-) ของแบตเตอรี่
4. ชาร์จแบบไม่ตั้งเวลา
   กดปุ่ม ON/START เครื่องเริ่มทำงาน ตัวเลขจะขึ้น 00.00 แล้วจึงหมุนลูกบิดจากเลข 1 สูงขึ้นตามลำดับ เพื่อเพิ่มกระแสชาร์จ โดยตั้งกระแสชาร์จให้เหมาะสมกับขนาดแบตเตอรี่ ดูค่ากระแสชาร์จที่แอมป์มิเตอร์
5. ชาร์จแบบตั้งเวลา
   กดปุ่ม HR/MON ตั้งค่าชั่วโมง, กดปุ่ม MIN ตั้งค่านาที แล้วกดปุ่ม ON/START แช่ไว้ 3 วินาที เครื่องเริ่มทำงาน จุดที่คั่นระหว่างชั่วโมงกับนาทีจะกระพริบเวลาจะเริ่มนับถอยหลัง สามารถเช็คเวลาหลักนาทีและวินาทีได้โดยกดปุ่ม HR/MON เมื่อครบเวลาที่ตั้งไว้ เครื่องจะหยุดชาร์จ



      กรณีนำไปจั๊มป์สตาร์ทเครื่องยนต์ (พ่วงสตาร์ท)

1. ให้หมุนลูกบิดไปทำเลข 4 (START) ของย่านแรงดันไฟที่ต้องการนำไปสตาร์ท
2. เอาปากคีบสีแดงคีบที่ขั้วบวก(+) และปากคีบสีดำคีบที่ขั้วลบ(-) ของแบตเตอรี่ โดยต่อคร่อมกับแบตเตอรี่ของเครื่องยนต์ที่จะสตาร์ท
3. กดปุ่ม ON/START ตัวเลขจะขึ้น 00.00 เครื่องก็พร้อมจะใช้งาน
4. ลูกค้าไปที่รถแล้วสตาร์ทเครื่อง



     ข้อควรระวังในการใช้งาน

1. อย่าต่อแบตเตอรี่ผิดขั้ว
2. อย่าเอาปลายสายคีมคีบช็อตกัน
3. เวลาฟิวส์ขาด ต้องเปลี่ยนเส้นฟิวส์ขนาดเท่าเดิม



รับประกันสินค้า 1 ปี การันตีคุณภาพ และบริการหลังการขาย
